手把手教你撸一个 RPC 框架

RPC 简介

Remote Procedure Call，远程过程调用。在分布式场景下，调用远程服务，就像本地调用一样简单。

而在分布式场景下，server 通常都是集群模式；

有多个 server 节点，如何同步给 client，这就涉及到了 registry 注册中心；

provider 作为服务提供方，将自身信息注册到 registry 中，consumer 服务消费方通过 registry 订阅 provider 信息，在 PRC 调用时选择合适的 provider 节点。

涉及到服务的注册订阅，原来的 server 和 client 分别改为 provider 和 consumer 比较合适。

业界参考

Java RMI

RPC 的 JDK(1.1) 版本，不过由于存在漏洞和太过局限性，并不广为人知；

接口必须继承 java.rmi.Remote 接口
方法必须抛出 java.rmi.RemoteException 异常
传输对象必须实现 java.io.Serializable 接口

Spring 集成 RMI

仅是对 RMI 进行了封装，解除了上述原生的几个限制，例如接口注册；

xml

<bean class="com.caojiantao.RmiService"/>
<bean class="org.springframework.remoting.rmi.RmiServiceExporter">
    <property name="service" ref="rmiService"/>
    <property name="serviceName" value="rmiService"/>
    <property name="serviceInterface" value="com.caojiantao.IRmiService"/>
    <property name="registryPort" value="9090"/>
</bean>

Spring 从 5.3 开始逐步淘汰 RMI，phasing out serialization-based remoting。

Spring Cloud

微服务架构下的一站式解决方案，与 Spring 完美融合。RPC 调用基于 Feigin，采用的 Http 协议。

知识储备

总结 RPC 最核心的两个模块，寻址和通信。寻址涉及到注册中心，负载均衡，心跳机制等。通信就涉及到通信协议，TCP粘包，序列化等。

Zookeeper

Zookeeper 是一个分布式协调框架，保证了 CP，通常用作注册中心。

一个分布式系统最多只能同时满足一致性（Consistency）、可用性（Availability）和分区容错性（Partition tolerance）这三项中的两项。

数据节点有两个特性，-e 指临时节点，随着 session 关闭而清除，-s 指顺序节点，创建的节点名自增加 1。

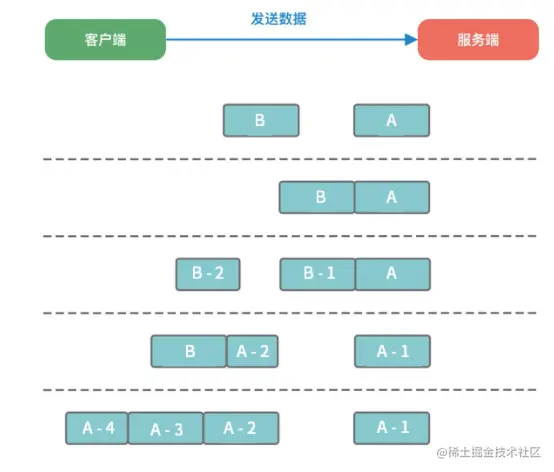

TCP 粘包

TCP 是面向流的协议，消息无边界。传输的消息报文受多种因素影响可能会拆分成多个数据包，这就是粘包。接收方需要找到消息边界，解析完整的消息报文，这就是拆包。

通常有以下几种拆包方式；

固定消息报文长度
特定分隔符
消息长度 + 内容

序列化/反序列化

数据在网络都是以二进制形式传输，也就是字节数组。将对象转换为字节数组叫做序列化，将字节数组转换为对象叫做反序列化。

常用的序列化方式有 jdk、json、hessian，jdk 是 Java 语言特有且性能较低不建议使用。

由于使用方便数据可读性较好，我倾向 json 序列化，并将原始对象的类型也加入序列化，便于反序列化，不过会增加序列化后的体积。

以 jackson 为例，需要增加 mapper 配置；

java

private static ObjectMapper mapper = new ObjectMapper();

static {
    // 序列化携带类描述信息
    mapper.activateDefaultTyping(LaissezFaireSubTypeValidator.instance, ObjectMapper.DefaultTyping.NON_FINAL);
}

负载均衡

负载均衡指的是在集群模式下，将客户端的请求分摊到每个节点。例如 Nginx 中的方向代理，和 RPC 中的服务列表。

常见的随机算法有；

随机
加权随机
轮询
一致性哈希

一致性哈希可以参考：https://www.jianshu.com/p/528ce5cd7e8f

心跳机制

心跳机制是定时发送一个自定义的结构体(心跳包)，让对方知道自己还活着，以确保连接的有效性的机制。

“有效”不仅指已建立的连接，还包括能够正常请求响应的连接，避免因服务过载或网络波动等原因导致通信异常。

Bean 注册

在运行时注册 Spring Bean，可以参考 org.springframework.beans.factory.support.BeanDefinitionRegistry#registerBeanDefinition 方法，不过可以通过扫描器 org.springframework.context.annotation.ClassPathBeanDefinitionScanner#scan 简化这个流程；

java

public class Registrar implements ImportBeanDefinitionRegistrar {

    @Override
    @SneakyThrows
    public void registerBeanDefinitions(AnnotationMetadata importingClassMetadata, BeanDefinitionRegistry registry) {
        BeanDefinition definition = BeanDefinitionBuilder.rootBeanDefinition(User.class)
                .addPropertyValue("name", "caojiantao").getBeanDefinition();
        // 手动注入 Bean
        registry.registerBeanDefinition("user", definition);
    }
}

I/0 多路复用

JDK 动态代理

也叫接口代理，通过反射动态生成代理类对象，实现与目标类的解耦。

java

/**
 * UserHandler handler = new UserHandler(target);
 * IUser proxy = Proxy.newProxyInstance(User.class.getClassLoader(), new Class[]{IUser.class}, handler);
 */
public class UserHandler implements InvocationHandler {

    private Object target = null;

    public UserHandler(Object target) {
        this.target = target;
    }

    @Override
    public Object invoke(Object proxy, Method method, Object[] args) throws Throwable {
        Object result = null;
        result = method.invoke(target,args);
        // todo 代理逻辑
        return result;
    }
}

注册中心

基于 Zookeeper 实现，保证 CP 强一致性，使用 curator-x-discovery 进一步简化开发；

java

/**
 * @author caojiantao
 */
@Slf4j
public class ZKRegistry implements IRegistry {

    private ServiceDiscovery<ServiceInfo> discovery;

    public ZKRegistry(CuratorFramework curator) throws Exception {
        this.discovery = ServiceDiscoveryBuilder.builder(ServiceInfo.class)
                .client(curator)
                .basePath("/services")
                .build();
        this.discovery.start();
    }

    @SneakyThrows
    @Override
    public void register(ServiceInfo serviceInfo) {
        ServiceInstance<ServiceInfo> instance = toInstance(serviceInfo);
        discovery.registerService(instance);
    }

    @SneakyThrows
    @Override
    public void unregister(ServiceInfo serviceInfo) {
        ServiceInstance<ServiceInfo> instance = toInstance(serviceInfo);
        discovery.unregisterService(instance);
    }

    @Override
    public ServiceInfo load(String service, IBalancer<ServiceInfo> balancer) {
        ServiceInfo serviceInfo = null;
        try (ServiceProvider<ServiceInfo> provider = discovery.serviceProviderBuilder()
                // see org.apache.curator.x.discovery.strategies.RandomStrategy
                .providerStrategy(instanceProvider -> {
                    List<ServiceInstance<ServiceInfo>> list = instanceProvider.getInstances();
                    List<ServiceInfo> payloadList = list.stream().map(ServiceInstance::getPayload).collect(Collectors.toList());
                    ServiceInfo payload = balancer.choose(payloadList);
                    return toInstance(payload);
                })
                .serviceName(service)
                .build()) {
            provider.start();
            ServiceInstance<ServiceInfo> instance = provider.getInstance();
            if (Objects.nonNull(instance)) {
                serviceInfo = instance.getPayload();
            }
        } catch (Exception e) {
            log.error("[rpc-registry] 获取服务信息异常", e);
        }
        return serviceInfo;
    }

    @SneakyThrows
    @Override
    public List<ServiceInfo> list(String service) {
        Collection<ServiceInstance<ServiceInfo>> instances = discovery.queryForInstances(service);
        return instances.stream().map(ServiceInstance::getPayload).collect(Collectors.toList());
    }

    @SneakyThrows
    private ServiceInstance<ServiceInfo> toInstance(ServiceInfo serviceInfo) {
        return ServiceInstance.<ServiceInfo>builder()
                .name(serviceInfo.getName())
                .address(serviceInfo.getHost())
                .port(serviceInfo.getPort())
                .payload(serviceInfo)
                .build();
    }
}

自定义协议

通信其一就是要约定好协议；

-----------------------------------
| 1魔数 | 32追踪 | 1版本 | 1序列化 |
-----------------------------------
|   1报文类型    |   4报文长度     |
-----------------------------------
|             内容                |
-----------------------------------

魔数：合法报文标识
追踪：分布式请求链路追踪
版本：协议版本号
序列化：约定的序列化版本，JSON
报文类型：请求、响应、心跳
报文长度：实际请求报文内容长度
内容：实际请求的报文内容

java

/**
 * @author caojiantao
 */
@Data
@Builder
@NoArgsConstructor
@AllArgsConstructor
public class MessageHeader {

    @Builder.Default
    private Byte magic = Constants.MAGIC;
    private String traceId;
    @Builder.Default
    private Byte version = 1;
    @Builder.Default
    private ESerializeType serialize = ESerializeType.JSON;
    private EMessageType type;
    private Integer length;
}

IO 模型

基于非阻塞的 NIO 模型，选用 Netty 开发通信模块；

编码器

java

public class MessageEncoder extends MessageToByteEncoder<Message> {

    @Override
    protected void encode(ChannelHandlerContext channelHandlerContext, Message message, ByteBuf byteBuf) throws Exception {
        MessageHeader header = message.getHeader();
        byteBuf.writeByte(header.getMagic());
        byteBuf.writeBytes(header.getTraceId().getBytes());
        byteBuf.writeByte(header.getVersion());
        ESerializeType serialize = header.getSerialize();
        byteBuf.writeByte(serialize.getValue());
        byteBuf.writeByte(header.getType().getValue());
        ISerialization serialization = serialize.getSerialization();
        byte[] body = serialization.serialize(message.getBody());
        byteBuf.writeInt(body.length);
        byteBuf.writeBytes(body);
    }
}

服务端

java

public boolean start() {
    ServerBootstrap bootstrap = new ServerBootstrap();
    bootstrap.group(bossGroup, workerGroup)
            .channel(NioServerSocketChannel.class)
            .option(ChannelOption.SO_BACKLOG, 1024)
            .childOption(ChannelOption.SO_KEEPALIVE, true)
            .childOption(ChannelOption.TCP_NODELAY, true)
            .childHandler(new ChannelInitializer<SocketChannel>() {
                protected void initChannel(SocketChannel channel) throws Exception {
                    channel.pipeline()
                            .addLast(new IdleStateHandler(30, 0, 0, TimeUnit.SECONDS))
                            .addLast(new MessageDecoder())
                            .addLast(new ServerHeartHandler())
                            .addLast(new ServerHandler(beanFactory))
                            .addLast(new MessageEncoder());
                }
            });
    String host = IpUtils.getHostIp();
    Integer port = rpcConfig.getProvider().getPort();
    ChannelFuture channelFuture = bootstrap.bind(host, port).sync();
    return channelFuture.isSuccess();
}

Spring 集成

集成 Spring 是必不可少的；

服务自动注册

java

@Slf4j
public class ProviderRegister implements BeanPostProcessor {

    @Autowired
    private IRegistry registry;
    @Autowired
    private ApplicationContext context;

    @Autowired
    private RpcConfig config;

    @Override
    public Object postProcessAfterInitialization(Object bean, String beanName) throws BeansException {
        Class<?>[] interfaces = bean.getClass().getInterfaces();
        if (bean instanceof Proxy || interfaces.length == 0) {
            return bean;
        }
        boolean flag = false;
        Class<?> service = null;
        for (Class<?> clazz : interfaces) {
            if (clazz.isAnnotationPresent(RpcService.class)) {
                flag = true;
                service = clazz;
                break;
            }
        }
        if (!flag) {
            return bean;
        }
        String host = IpUtils.getHostIp();
        Integer port = config.getProvider().getPort();
        ServiceInfo serviceInfo = new ServiceInfo();
        serviceInfo.setApp(context.getId());
        serviceInfo.setHost(host);
        serviceInfo.setPort(port);
        serviceInfo.setName(service.getName());
        registry.register(serviceInfo);
        log.info("[rpc-provider] 注册服务 {} {}:{}", serviceInfo.getName(), host, port);
        return bean;
    }
}

服务自动发现

java

@Slf4j
public class ProviderDiscovery implements ImportBeanDefinitionRegistrar {

    @Override
    @SneakyThrows
    public void registerBeanDefinitions(AnnotationMetadata importingClassMetadata, BeanDefinitionRegistry registry) {
        Map<String, Object> attrMap = importingClassMetadata.getAnnotationAttributes(EnableRpcConsumer.class.getName());
        String[] basePackages = (String[]) attrMap.get("basePackages");
        ClassPathBeanDefinitionScanner scanner = new ClassPathBeanDefinitionScanner(registry) {
            @Override
            @SneakyThrows
            protected boolean isCandidateComponent(AnnotatedBeanDefinition definition) {
                AnnotationMetadata metadata = definition.getMetadata();
                boolean isCandidate = metadata.isInterface() && metadata.isIndependent();
                if (!isCandidate) {
                    return false;
                }
                String clazzName = definition.getBeanClassName();
                Class<?> clazz = Class.forName(clazzName);
                ListableBeanFactory beanFactory = (ListableBeanFactory) registry;
                String[] exists = beanFactory.getBeanNamesForType(clazz);
                if (!ObjectUtils.isEmpty(exists)) {
                    return false;
                }
                // 添加动态代理类，统一处理
                definition.setBeanClassName(ProviderFactoryBean.class.getName());
                definition.getPropertyValues().add("clazz", clazz);
                definition.getPropertyValues().add("beanFactory", beanFactory);
                return true;
            }
        };
        BeanNameGenerator beanNameGenerator = (beanDefinition, beanDefinitionRegistry) -> {
            Class clazz = (Class) beanDefinition.getPropertyValues().get("clazz");
            return clazz.getName();
        };
        scanner.setBeanNameGenerator(beanNameGenerator);
        scanner.addIncludeFilter(new AnnotationTypeFilter(RpcService.class));
        // 扫描到的合法 candidate 自动注册
        scanner.scan(basePackages);
    }
}

心跳机制

为了维持有效的长连接，需要增加心跳保活机制；

java

@Slf4j
public class ClientHeartHandler extends AbsHeartHandler {

    @Override
    public void userEventTriggered(ChannelHandlerContext ctx, Object evt) throws Exception {
        if (evt instanceof IdleStateEvent) {
            IdleState state = ((IdleStateEvent) evt).state();
            if (state == IdleState.WRITER_IDLE) {
                log.info("[rpc-core] 客户端空闲，发送心跳包");
                sendHeart(ctx, EMessageType.PING);
            } else if (state == IdleState.READER_IDLE) {
                log.info("[rpc-core] 服务端响应超时，关闭此连接");
                ctx.channel().close();
            }
        } else {
            super.userEventTriggered(ctx, evt);
        }
    }
}

此处“有效”不仅指已建立的连接，还包括能够正常请求响应的连接，避免因服务过载或网络波动等原因导致通信异常。

负载均衡

请求广播

在集群环境中，同步各节点上的数据很有必要，例如本地缓存，线程池配置等；

也可以用 MQ 的集群广播模式实现；

完整代码

https://github.com/caojiantao/rpc
